1：施工準備工作新帶運輸至施工現場，硫化做頭后疊放，直至新帶硫化為一條足夠長的皮帶。

液壓牽引連續換帶裝置等換帶裝備就位。

2：新舊皮帶間硫化做頭（開始施工）卡舊帶，松張緊，斷舊帶。

新帶頭穿過液壓牽引連續換帶裝置與下行舊帶硫化做頭。

上行舊帶穿過液壓牽引連續換帶裝置準備回收。

3：放新帶、收舊帶換帶裝置牽引張緊新舊皮帶，拆除卡帶裝置。

啟動履帶牽引連續換帶裝置，回收舊帶，同步下放新帶。

4：新皮帶接頭硫化做頭卡新帶。

放張緊余量后斷新帶。

新帶間硫化做頭。

5：恢復系統、試運行

全機械化運輸皮帶更換設備簡介

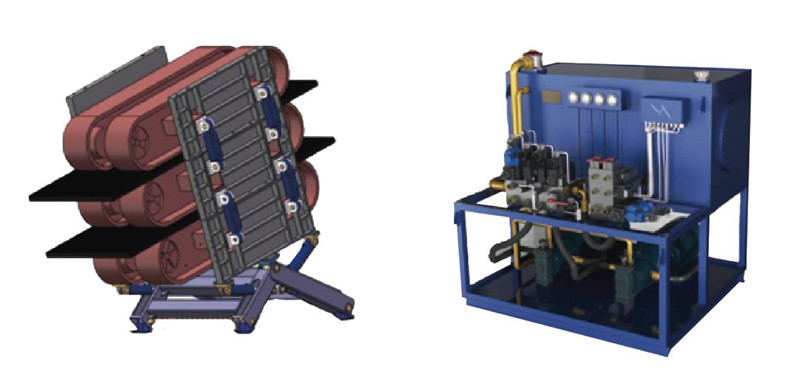

液壓牽引連續換帶裝置是基于機電液一體化技術的自動控制系統，主要由主牽引裝置、集控液壓泵站、智能電氣控制系統等組成。

其中主牽引裝置由角度可調的液控底座、大轉矩液壓卷揚核心機構和夾緊油缸等構成；集控液壓泵站為設備提供動力源，配置智能電氣控制系統操作，實現帶式輸送機膠帶的全景可視化更換作業。

本裝置采用液壓夾緊與機械鎖定雙保險夾緊機構夾緊皮帶，具有帶面接觸面積大、運行平穩，速度可調的特點。

換帶施工時舊帶回收與新帶鋪設同步進行，大大節省了換帶時間，確保換帶安全，減輕勞動強度，實現了安全高效的機械化連續換帶作業，在主斜井運輸皮帶更換中效果更加顯著。

換帶過程中各傳感器可以隨時監測設備運行狀態，全景智能監控施工現場。
