TSC-4025A
礦山智能換繩機器人
|
適配繩徑 ：18-40 收放牽引力(KN)：0-250 阻尼放繩力(KN) ：30-250 停車制動力(KN) ：>300 收放繩速度(m/s) ：0-0.5 |
履帶行走速度(m/min) ：6 額定工作壓力(MPa) ：25 裝機功率(V/KW) ：380/120 整機重量(T)：16 外形尺寸：5600*1800*1900 |
|
產品工況：礦山提升鋼絲繩更換、平衡尾繩更換、罐道繩更換、掛罐安裝
|
|
產品下載：/upload/file/20220111/20220111142939_60229.pdf
|
TSC礦山智能換繩機器人-TSC-4025A
TSC MINE INTELLIGENT ROPE CHANGING ROBOT
TSC礦山智能換繩機器人是特碼斯派克工業技術有限公司根據國內外礦山工況專門研發的用于立井提升系統鋼絲繩更換 作業的智能一體化設備，
實現鋼絲繩智能化更換、無損更換，換繩效率高、作業人員少、減少安全隱患、降低成本等特點，適用于礦 山立井摩擦提升系統的提升鋼絲繩更換、
平衡尾繩更換(圓尾 繩)、掛罐安裝、罐道繩更換等作業，改變了落后的立井提升系統 鋼絲繩人工更換工藝，為礦山鋼絲繩更換作業提供了安全、高
效、 智能、可靠的解決方案。
TSC礦山智能換繩機器人及配套裝備的應用，建立了安全標 準化的鋼絲繩智能更換模式，實現了生產方式的智能化轉變。不 僅可以減少約60%
的施工作業人員，縮短2-3天的施工工期，保障提升鋼絲繩無損傷更換，增加鋼絲繩約30%的使用壽命，降低鋼 絲繩使用成本，提高作業安全，更能
減少后期維檢頻次，助力礦山安全、高效生產，取得更高質量發展。
產品六大優勢
SIX UNIQUE ADVANTAGES
① 縮短2~3天工期，增產創收
· 大幅縮短換繩時長，快速恢復生產，增加產量創造效益。
· 四繩提升系統鋼絲繩更換作業， 6-12小時內恢復生產。
· 六繩提升系統鋼絲繩更換作業， 10-16小時內恢復生產。
② 優良品質，守護安全
· 工藝安全,換繩全程至少兩根提升鋼絲繩不斷開,確保提升
系統運行安全。
· 系統安全，智能換繩機器人可自主檢測并調整輸出力矩，
動態補償提升系統運行中兩邊張力差的變化，避免提升系
統張力差超限。
· 持繩安全，采用儲能式液壓鎖緊和常閉式機械鎖定構筑的
持繩雙保險機構;持繩力恒定，保障持繩安全。
③ 減人提效，大幅減少安全隱患
· 施工中的危險作業崗位由機器人替代，可減少70%左右高
危高強度的 事故隱患崗和作業人員。
· 只需15名作業人員在井上負責輔助作業。
· 顛覆傳統換繩工藝，促安全、提效率，開創智能化換繩新
紀元。
④ 高端智能，技術先進
· 全場景應用設計，確保智能換繩機器人可以滿足國內外礦
山不同工況下的安全換繩需求，不受 場地限制;履帶式行走
，現場調整方便，快速進入工作位置。
· 創新的智能電液控制系統，可多維度感知提升系統及鋼絲
繩的狀態，并能依據狀態數據，智能匹配最佳換繩實施方案。
· 基于5G的TSS-6工程綜合狀態監測預警系統，實現了工程運
行狀態及數據的實時監測、分析、預 警，可多平臺實時同步
監測施工現場。
⑤ 降本增效，實現鋼絲繩無損傷更換。
· 尖端技術，確保更換后的鋼絲繩無損傷。
· 智能機械手，全程超靜定夾持保護，延長鋼絲繩30%左右的
使用壽命，大幅降低成本。
· 革新?lián)Q繩工藝，避免鋼絲繩更換后出現斷絲，杜絕帶傷服役，
減少換繩 頻次，增加企業綜合效益。
⑥ 雙效提升，用戶收益長期化
· 新繩更換作業時，同步進行新繩綜合應力拉伸，預先釋放鋼
絲繩的塑性伸長，減少后期調繩次數及調繩量，提效增收。
· 降低鋼絲繩采購成本，有效減少單次鋼絲繩的采購冗余量，
所購新鋼絲繩繩比實際使用的長15 米即可。
· 確保鋼絲繩全生命周期內安全工作，減少后期鋼絲繩的安全
維護，持續創造效益。
掌握核心技術 推動產業發展
MASTER CORE TECHNOLOGY PROMOTE INDUSTRIAL DEVELOPMENT
核心技術(一)
雙旋超靜定無損傷夾持鋼絲繩
直線式連續收放技術
采用了直線摩擦傳動原理，以優質摩擦襯塊超靜定夾持鋼絲繩，使鋼
絲繩受力狀態與在摩擦滾筒上的摩擦傳動相同，不損傷提升鋼絲繩，可有
效延長鋼絲繩的使用壽命。通過多組超靜定無損傷持繩單元夾緊輸 送鋼絲
繩，實現了鋼絲繩等速、無極調速、直 線連續收放。
*收放繩機構由雙旋無級傳動鏈及夾繩力調整機構組成
核心技術(二)
儲能式液壓鎖緊
常閉式機械鎖定的雙保險持繩技術
儲能式液壓鎖緊是保障智能換繩機器人在收 繩、放繩環節具有可靠持
繩力的前提。具備儲能穩壓功能的夾持油缸輸出的的夾持壓力是恒定的，
是保障夾持機構在鋼絲繩繩徑微變的情況下仍可以穩定 持繩的關鍵組件。
為保障夾持力的充分可靠性，在儲能液壓夾持系統外，又增加了多組常
閉式機械鎖定機構。常閉機械鎖的鎖緊力作為后備的持繩力，在儲能式液壓
鎖緊機構泄壓情況下，仍能確保核心機構具有穩定可靠的夾緊力夾持鋼絲繩
，保障對提升鋼絲繩的收、放及制動工作時的安全。
*常閉式機械鎖定，后備夾持保安全持繩安全雙保險 *儲能式液壓鎖緊，保障夾持力可靠
核心技術(三)
智能化電液控制技術
· 智能化電液控制技術的應用，使智能換繩機器人的運行速度完全同步于提升
絞車，具有 等速、無極調速、恒力矩連續收放鋼絲繩的功能，調速范圍廣
（0~0.5m/s無極調速）。
· 同步連續收繩模式：采用恒力矩超越式收繩方式，輸出的驅動力在0 ~250KN
間線性可調， 調整后運行的收繩拉力恒定。
· 同步阻力放繩模式：采用定阻力預拉伸放繩，輸出的阻力制動力在0 ~250KN
間線性可調， 調整后運行的放繩阻力恒定。
· 同步連續收繩模式和同步阻力放繩模式可隨時切換，滿足了智能換繩機器人在
提升鋼絲 繩更換，圓尾繩、罐道繩和索道繩更換及掛罐放繩等不同工況的需求。
· 智能調整鋼絲繩預拉伸的張力，增加后換新鋼絲繩的拉伸力，使不同批次更換
的鋼絲繩 預拉伸長度相等，新繩更換后的長度相同，無需調繩。

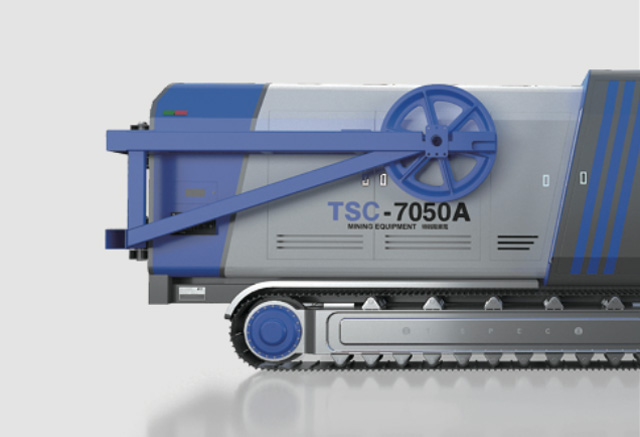

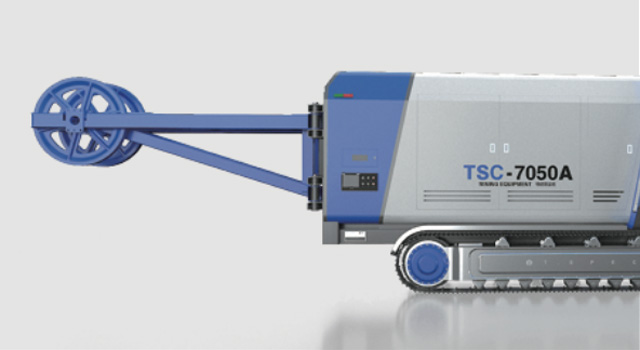

核心技術（四）

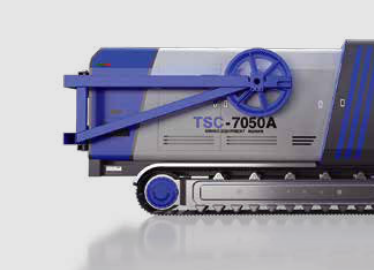

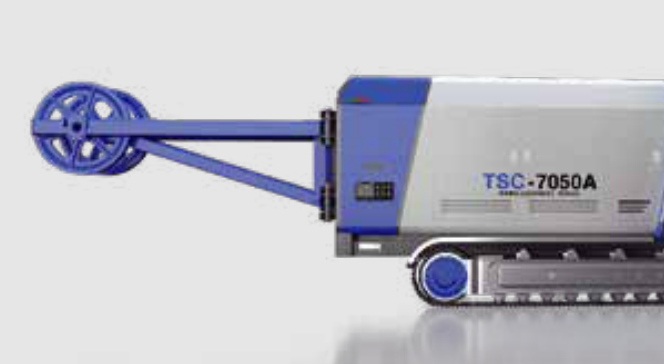

變角導繩集成技術
· TSC智能換繩機器人集成了變角導繩機 構，可任意角度的改變鋼絲繩的出繩方
向，提 高了其對礦井的適應性，滿足國內礦山的布置現狀。
· 既可從進出罐方向換繩，也可在垂直容 器側換繩，特殊情況也可采用其他適用
的出繩角度換繩。
· 采用履帶行走方式，到礦井后調整方便， 就位自如。
*不受場地限制， 設備能進入現場即可適用 *自動調速，與提升機速度相等，同步運行 智能調力，更換新繩長度相同，無需調繩
